Timegrapher TGBC | ابزار تست دقت ساعت مکانیکی با اتصال به موبایل و کامپیوتر

دستگاه ویبروگراف ساعت با TGBC یک ابزار جمع‌وجور برای بررسی عملکرد و تنظیم ساعت‌های مکانیکی و اتوماتیک است که اطلاعات عملکرد موتور را از طریق سنجش صدای کارکرد آن دریافت و برای نمایش و تحلیل به نرم‌افزار منتقل می‌کند.

این دستگاه نمایشگر داخلی ندارد و به‌صورت USB به کامپیوتر یا دستگاه سازگار متصل می‌شود. اطلاعات اندازه‌گیری نیز در نرم‌افزار نمایش داده می‌شوند. همین ساختار باعث شده TGBC نسبت به تایم‌گرافرهای رومیزی، ابعاد کوچک‌تر و قیمت اقتصادی‌تری داشته باشد.

TGBC برای ساعت‌سازان و تعمیرکارانی که به دنبال ابزاری برای بررسی دقت حرکت، خطای ضرب، دامنه نوسان و فرکانس موتور هستند، گزینه‌ای کاربردی برای میز تعمیرات محسوب می‌شود.

📊 تایم‌گرافر TGBC چه اطلاعاتی را بررسی می‌کند؟

با اتصال TGBC به نرم‌افزار مناسب، می‌توان پارامترهای مهم عملکرد موتور ساعت مکانیکی را مشاهده کرد:

⏱️ Rate | دقت حرکت

Rate میزان جلو یا عقب بودن تقریبی ساعت را بر حسب ثانیه در شبانه‌روز (s/d) نشان می‌دهد.

مثلاً:

+8 s/d یعنی ساعت در شرایط اندازه‌گیری حدود ۸ ثانیه در روز جلو می‌زند.

-5 s/d یعنی ساعت در شرایط اندازه‌گیری حدود ۵ ثانیه در روز عقب می‌ماند.

⚖️ Beat Error | خطای ضرب

Beat Error اختلاف زمانی بین دو ضربه متوالی سیستم تنظیم ساعت را بر حسب میلی‌ثانیه نشان می‌دهد.

این مقدار یکی از شاخص‌هایی است که ساعت‌ساز هنگام تنظیم موتور به آن توجه می‌کند و در بسیاری از موارد، نزدیک بودن آن به صفر مطلوب است.

⚠️ یک عدد به‌تنهایی نمی‌تواند سلامت کامل موتور را تعیین کند و باید همراه سایر اطلاعات و وضعیت خود کالیبر بررسی شود.

🔄 Amplitude | دامنه نوسان

Amplitude دامنه حرکت چرخ تعادل را بر حسب درجه نشان می‌دهد.

این مقدار می‌تواند اطلاعاتی درباره وضعیت عملکرد موتور، نیروی فنر اصلی، اصطکاک و شرایط سرویس در اختیار تعمیرکار قرار دهد.

⚠️ دامنه مناسب برای همه موتورهای ساعت یک عدد ثابت نیست و باید بر اساس نوع کالیبر، وضعیت کوک موتور، موقعیت ساعت و Lift Angle تفسیر شود.

🔢 BPH | فرکانس موتور

BPH مخفف Beats Per Hour و به معنی تعداد ضربه‌های سیستم تنظیم ساعت در یک ساعت است.

مقادیر رایجی مانند:

18,000 | 21,600 | 28,800 | 36,000 BPH

در موتورهای مختلف دیده می‌شوند.

انتخاب مقدار صحیح BPH یا تشخیص خودکار آن توسط نرم‌افزار برای دریافت نتیجه مناسب اهمیت دارد. TGBC و نرم‌افزارهای مرتبط امکان انتخاب فرکانس‌های مختلف را فراهم می‌کنند.

⚙️ Lift Angle چیست و چرا اهمیت دارد؟

Lift Angle یا زاویه لیفت، یکی از تنظیمات مهم در تایم‌گرافر است که در محاسبه Amplitude نقش دارد.

اگر زاویه لیفت اشتباه تنظیم شود، ممکن است مقدار نمایش داده‌شده برای Amplitude دقیق نباشد؛ بنابراین برای تحلیل صحیح، بهتر است Lift Angle مربوط به کالیبر مورد آزمایش تنظیم شود.

📌 در نتیجه، برای تست یک موتور مشخص بهتر است قبل از شروع اندازه‌گیری، BPH و Lift Angle بررسی و تنظیم شوند.

🔬 TGBC چگونه عملکرد ساعت را اندازه‌گیری می‌کند؟

TGBC از طریق سنسور/میکروفون تماسی، صدای ضربان و عملکرد سیستم فرار ساعت را دریافت می‌کند.

سیگنال دریافت‌شده به نرم‌افزار منتقل می‌شود و نرم‌افزار با تحلیل آن، اطلاعاتی مانند Rate، Beat Error، Amplitude و BPH را استخراج می‌کند.

بنابراین TGBC یک ابزار اندازه‌گیری و دریافت سیگنال است و نمایش اعداد و نمودارها از طریق نرم‌افزار انجام می‌شود.

💻 اتصال به ویندوز

TGBC را می‌توان از طریق USB به کامپیوتر متصل کرد و داده‌های دریافت‌شده را با نرم‌افزارهای سازگار مشاهده کرد.

یکی از نرم‌افزارهای مورد استفاده برای این خانواده، TG Timegrapher است که پارامترهایی مانند BPH، Lift Angle و اطلاعات عملکرد موتور را نمایش می‌دهد. منابع مربوط به TGBC نیز استفاده از نرم‌افزار TG را برای ویندوز معرفی کرده‌اند.

📱 استفاده با اندروید

TGBC را می‌توان با دستگاه‌های اندرویدی سازگار و نرم‌افزارهای تایم‌گراف استفاده کرد.

یکی از نرم‌افزارهای رایج برای بررسی عملکرد ساعت مکانیکی، Watch Accuracy Meter است که امکان نمایش Rate، Beat Error، Amplitude و BPH را دارد و تنظیم BPH و Lift Angle نیز در آن وجود دارد.

⚠️ نتیجه اندازه‌گیری به کیفیت سیگنال، نوع میکروفون، شرایط محیط و مدل ساعت بستگی دارد.

🍎 استفاده با iPhone و iPad

برای دستگاه‌های iOS نیز نرم‌افزارهایی مانند Timegrapher X امکان تحلیل ضربان ساعت مکانیکی را فراهم می‌کنند.

Timegrapher X می‌تواند Rate، Beat Error، Amplitude و BPH را نمایش دهد و برای تحلیل عملکرد ساعت از سیگنال صوتی استفاده می‌کند. کیفیت سیگنال ورودی مستقیماً روی جزئیات و نتیجه اندازه‌گیری تأثیر دارد.

🛠️ کاربردهای ویبروگراف TGBC

این دستگاه می‌تواند در موارد زیر مورد استفاده قرار گیرد:

• ⏱️ بررسی دقت ساعت مکانیکی

• 🔧 تنظیم Rate موتور

• ⚖️ بررسی Beat Error

• 🔄 بررسی Amplitude

• 🔢 تشخیص یا بررسی BPH

• 🛠️ مقایسه عملکرد موتور قبل و بعد از سرویس

• 🔍 بررسی عملکرد موتور در موقعیت‌های مختلف

• 🧰 کنترل نتیجه تنظیم موتور

• 🎓 آموزش و یادگیری تنظیم ساعت مکانیکی

⌚ مناسب برای چه ساعت‌هایی؟

TGBC برای بررسی موتورهای مکانیکی و اتوماتیک طراحی شده است.

این ابزار برای ساعت‌های دارای سیستم مکانیکی و Escapement کاربرد دارد و برای موتورهای کوارتز معمولی طراحی نشده است.

🧰 ویژگی‌های دستگاه TGBC

• 🔧 مدل: TGBC

• ⌚ مناسب ساعت‌های مکانیکی و اتوماتیک

• 📊 اندازه‌گیری Rate

• ⚖️ نمایش Beat Error

• 🔄 نمایش Amplitude

• 🔢 بررسی BPH

• ⚙️ قابلیت تنظیم Lift Angle در نرم‌افزار

• 🔌 اتصال USB

• 💻 قابل استفاده با کامپیوتر

• 📱 امکان استفاده با دستگاه‌های سازگار Android

• 🍎 امکان استفاده با دستگاه‌های سازگار iOS

• 📦 ابعاد کوچک و حمل آسان

• ⚡ مصرف پایین

• 🛠️ مناسب استفاده تعمیرگاهی و آموزشی

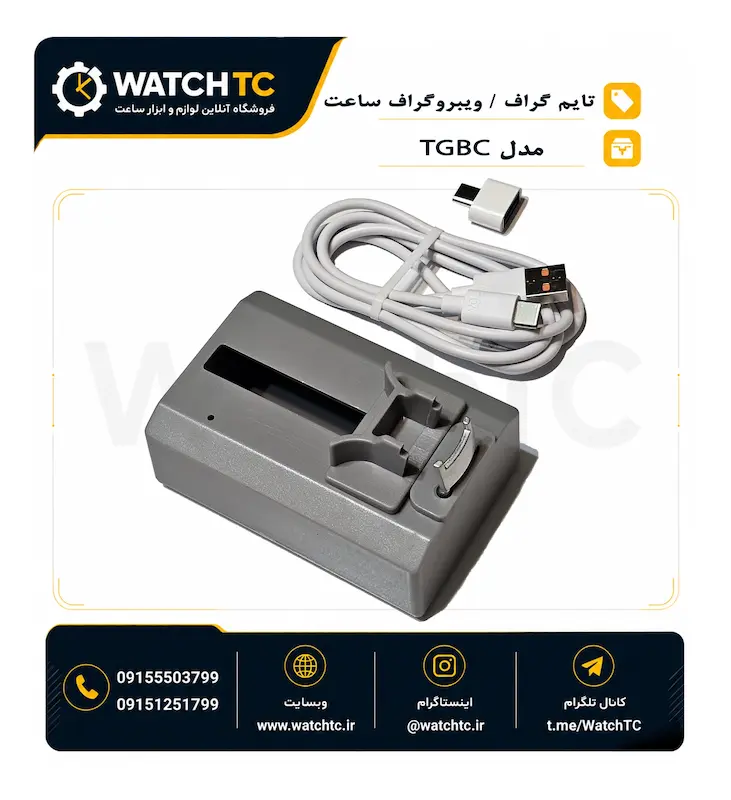

📦 محتویات بسته

• 🔧 یک دستگاه TGBC Timegrapher

• 🔌 کابل USB

• 🔄 تبدیل OTG Type-C

🔧 روش استفاده کلی

1️⃣ نرم‌افزار را آماده کنید

نرم‌افزار سازگار را روی کامپیوتر یا موبایل نصب کنید.

2️⃣ TGBC را متصل کنید

دستگاه را از طریق USB به وسیله موردنظر متصل کنید.

3️⃣ ساعت را روی محل سنجش قرار دهید

ساعت باید به‌گونه‌ای روی سنسور یا نگهدارنده قرار بگیرد که سیگنال مناسب دریافت شود.

4️⃣ BPH را تنظیم کنید

فرکانس موتور را مطابق مشخصات کالیبر وارد کنید یا در صورت پشتیبانی نرم‌افزار از حالت تشخیص خودکار استفاده کنید.

5️⃣ Lift Angle را تنظیم کنید

برای تحلیل صحیح Amplitude، زاویه لیفت مربوط به موتور را وارد کنید.

6️⃣ اندازه‌گیری را شروع کنید

پس از دریافت سیگنال مناسب، نرم‌افزار اطلاعات عملکرد موتور را نمایش می‌دهد.

⚠️ نکات مهم قبل از استفاده

• ساعت باید مکانیکی یا اتوماتیک باشد.

• BPH را با مشخصات موتور تطبیق دهید.

• Lift Angle را برای کالیبر موردنظر صحیح انتخاب کنید.

• در محیط تا حد امکان آرام و کم‌صدا اندازه‌گیری کنید.

• ساعت را در محل سنجش ثابت قرار دهید.

• کیفیت سیگنال روی نتیجه تأثیر دارد.

• برای مقایسه دقیق، شرایط و موقعیت ساعت را ثابت نگه دارید.

• یک بار اندازه‌گیری برای قضاوت کامل درباره سلامت موتور کافی نیست.

محیط آرام و سیگنال مناسب اهمیت زیادی دارند؛ منابع Timegrapher X نیز تأکید می‌کنند که صدای محیط و کیفیت سیگنال می‌تواند میزان جزئیات اندازه‌گیری را تغییر دهد.

📉 آیا عدد تایم‌گرافر به‌تنهایی سلامت ساعت را مشخص می‌کند؟

خیر.

تایم‌گرافر یک ابزار تشخیصی است و اطلاعاتی درباره رفتار موتور در شرایط آزمایش ارائه می‌دهد.

برای مثال ممکن است Rate مناسب باشد اما Amplitude یا Beat Error نیاز به بررسی داشته باشد. همچنین وضعیت ساعت در موقعیت‌های مختلف و میزان ذخیره انرژی فنر اصلی نیز می‌تواند روی نتایج تأثیر بگذارد.

بنابراین تعمیرکار باید نمودار و تمام پارامترها را در کنار شرایط تست تفسیر کند، نه اینکه فقط یک عدد را ملاک قرار دهد.

🔍 تست در چند وضعیت چه فایده‌ای دارد؟

عملکرد یک ساعت مکانیکی می‌تواند با تغییر وضعیت آن متفاوت باشد.

برای مثال ممکن است ساعت در حالت:

Dial Up

با حالت:

Dial Down

یا وضعیت‌های جانبی، Rate متفاوتی داشته باشد.

به همین دلیل ساعت‌ساز حرفه‌ای معمولاً عملکرد موتور را در چند وضعیت بررسی می‌کند تا تصویر بهتری از رفتار آن به دست آورد.

تفاوت نتایج در وضعیت‌های مختلف برای ساعت‌های مکانیکی طبیعی است و یکی از کاربردهای مهم تایم‌گرافر، مشاهده همین تغییرات است.

⏳ وضعیت کوک ساعت چه تأثیری روی اندازه‌گیری دارد؟

میزان انرژی موجود در فنر اصلی می‌تواند روی عملکرد موتور تأثیر بگذارد.

در نتیجه برای مقایسه نتایج قبل و بعد از تنظیم یا سرویس، بهتر است شرایط کوک ساعت تا حد امکان مشابه باشد.

حتی نرم‌افزارهای تخصصی Timegrapher نیز توصیه می‌کنند برای اندازه‌گیری قابل‌اعتمادتر، ساعت در شرایط مناسب و با ذخیره انرژی کافی آزمایش شود.

👨‍🔧 مناسب برای

• ساعت‌سازان حرفه‌ای

• تعمیرکاران ساعت

• کارگاه‌های تعمیر ساعت

• مراکز خدمات ساعت

• هنرجویان و کارآموزان ساعت‌سازی

• علاقه‌مندان به ساعت‌های مکانیکی

• کلکسیونرهای ساعت مکانیکی

⭐ چرا TGBC؟

اگر به یک تایم‌گرافر جمع‌وجور برای بررسی عملکرد موتورهای مکانیکی نیاز دارید، TGBC امکان انتقال سیگنال به نرم‌افزارهای سازگار روی ویندوز، اندروید و iOS را فراهم می‌کند و نسبت به تایم‌گرافرهای رومیزی فضای بسیار کمتری اشغال می‌کند.

ترکیب سنسور تماسی + اتصال USB + نرم‌افزار تایم‌گراف باعث می‌شود ابزار برای تعمیرکارانی که به دنبال راهکاری اقتصادی برای بررسی و تنظیم موتور ساعت هستند، کاربردی باشد.

💡 نکته حرفه‌ای: مزیت اصلی TGBC فقط نمایش Rate نیست؛ ارزش واقعی آن زمانی مشخص می‌شود که تعمیرکار بتواند Rate، Beat Error، Amplitude و رفتار موتور در وضعیت‌های مختلف را کنار هم تحلیل کند.

📚 نکات آموزشی و تکمیلی

🎯 ۱. قبل از قضاوت درباره عددها، اجازه دهید موتور پایدار شود

وقتی ساعت را روی سنسور قرار می‌دهید، بهتر است بلافاصله اولین عدد نمایش‌داده‌شده را ملاک تنظیم قرار ندهید. موتور باید کمی در وضعیت اندازه‌گیری پایدار شود.

برای یک بررسی عملی، می‌توانید ابتدا حدود ۳۰ تا ۶۰ ثانیه اجازه دهید نمودار و اعداد تثبیت شوند و سپس نتیجه را بررسی کنید. در یک تست عملی Timegrapher نیز برای رسیدن به اندازه‌گیری پایدار، دستگاه قبل از ثبت نتیجه مدتی اجازه داده شده است.

📊 ۲. به شکل نمودار هم توجه کنید، نه فقط عددها

یکی از قابلیت‌های مهم Timegrapher، نمایش Trace / نمودار ضربان است.

اگر عدد Rate ظاهراً مناسب باشد اما خطوط نمودار بسیار نامنظم، پهن یا ناپایدار باشند، نباید فقط با دیدن Rate نتیجه گرفت که موتور کاملاً سالم است.

ترکیب Rate + Amplitude + Beat Error + شکل نمودار اطلاعات بسیار بیشتری درباره عملکرد موتور می‌دهد.

🔄 ۳. یک ساعت را فقط در یک وضعیت تست نکنید

عملکرد ساعت مکانیکی در وضعیت‌های مختلف می‌تواند متفاوت باشد؛ برای مثال:

• صفحه بالا (Dial Up)

• صفحه پایین (Dial Down)

• تاج بالا

• تاج پایین

• تاج چپ

• تاج راست

تغییر وضعیت باعث تغییر اثر جاذبه روی سیستم بالانس می‌شود و ممکن است Rate و Amplitude تغییر کنند. بنابراین برای ارزیابی بهتر، ساعت را در چند وضعیت بررسی کنید.

⚙️ ۴. Lift Angle اشتباه می‌تواند Amplitude را گمراه‌کننده کند

این یکی از مهم‌ترین نکات کار با ویبروگراف است.

Amplitude به تنظیم صحیح Lift Angle وابسته است؛ بنابراین اگر زاویه لیفت اشتباه وارد شود، ممکن است دستگاه عدد Amplitude را به شکل قابل‌توجهی متفاوت نشان دهد.

حتی در یک آزمایش مقایسه‌ای، اختلاف چند درجه در Lift Angle همراه با خطای خود دستگاه باعث اختلاف قابل توجه در Amplitude شده است.

📌 بنابراین اگر Amplitude غیرعادی دیدید، قبل از باز کردن موتور، اول Lift Angle را بررسی کنید.

🔋 ۵. وضعیت کوک ساعت را هنگام مقایسه نتایج یکسان نگه دارید

Amplitude با مقدار انرژی موجود در فنر اصلی تغییر می‌کند.

بنابراین اگر می‌خواهید نتیجه قبل و بعد از تنظیم یا سرویس را مقایسه کنید، شرایط کوک را تا حد امکان مشابه نگه دارید؛ در غیر این صورت ممکن است تغییر Amplitude صرفاً ناشی از تفاوت میزان کوک باشد.

🛠️ ۶. Timegrapher ابزار تشخیص است، نه دستگاه صدور حکم

مثلاً اگر Amplitude پایین باشد، نمی‌توان فوراً نتیجه گرفت که «موتور حتماً نیاز به سرویس دارد».

علت می‌تواند موارد مختلفی باشد؛ از وضعیت فنر اصلی و اصطکاک گرفته تا مشکلات سیستم فرار یا بالانس.

در عیب‌یابی حرفه‌ای، بهتر است تمام اطلاعات Timegrapher در کنار وضعیت فیزیکی موتور بررسی شوند.

🧭 ۷. قبل از تنظیم Rate، مشکل اصلی را پیدا کنید

اگر ساعت Rate نامناسبی دارد اما هم‌زمان Amplitude پایین و نمودار نامنظم است، صرفاً تنظیم Rate ممکن است مشکل اصلی را برطرف نکند.

در عیب‌یابی بهتر است ابتدا مشخص شود آیا مشکل از:

• سیستم فرار

• بالانس

• اصطکاک

• روغن‌کاری

• فنر اصلی

• Beat Error

• یا تنظیم رگولاتور

است و سپس سراغ تنظیم نهایی Rate رفت.

🧰 ۸. برای هر کالیبر، مشخصات خودش را ملاک قرار دهید

یک عدد ثابت برای همه موتورهای مکانیکی وجود ندارد.

حتی مشخصات فنی موتورهای مختلف، Lift Angle و معیارهای عملکرد متفاوتی دارند؛ برای نمونه در مستندات رسمی Sellita، Lift Angle برای برخی کالیبرها ۵۰ درجه اعلام شده است.

پس برای تنظیم TGBC، بهترین مرجع دیتاشیت یا مشخصات همان کالیبر است، نه یک جدول عمومی اینترنتی.

💡 نکته حرفه‌ای

بهترین استفاده از TGBC این نیست که فقط ببینیم ساعت چند ثانیه جلو یا عقب می‌رود؛ بلکه باید از آن برای مقایسه و عیب‌یابی استفاده کنیم.

مثلاً:

قبل از سرویس → بعد از سرویس → بعد از تنظیم → بررسی در چند وضعیت

این روش اطلاعات بسیار ارزشمندتری نسبت به یک اندازه‌گیری منفرد در اختیار ساعت‌ساز قرار می‌دهد.

🔧 نکته نهایی برای تعمیرکار: اگر عددها عجیب هستند، قبل از دستکاری موتور سه مورد را بررسی کنید: BPH صحیح، Lift Angle صحیح و قرارگیری درست ساعت روی سنسور. بسیاری از خطاهای اندازه‌گیری از همین موارد شروع می‌شوند.
